Блок № 32 (СТК-3)

Описание:

Портальная стенка СТК-3 ШИФР 1484

Портальные стенки СТК-3 - применяются для обустройства оголовков водопропускных труб по ШИФР 1484. Трубы водопропускные железобетонные круглые с плоским основанием для автомобильной или железной дороги. Эксплуатация труб рассчитана на сейсмостойкость районов до 10 баллов. Железобетонная портальная стенка сконструирована одинаковой как для автомобильных, так и железных дорог. Портальные стенки для звеньев труб ЗК по ШИФР 1484 должны применяться в зависимости от климатических условий строительства, геологический условий объекта, гидрологических данных, условий агрессивности окружающей среды. Стенка портальная является структурным элементом водопропускного сооружения, предназначенного предотвратить разрушение дорожной насыпи в результате воздействия водной среды. Данная конструкция необходима в местах присутствия и негативного влияния водных потоков. Порталы используют совместно с откосными стенками, звеньями труб, лекальными блоками и другими изделиями по ШИФР 1484. Система из водопропускных труб способствует беспрепятственному проходу жидкости под автомобильной или железной дорогами. Изготавливается изделие как это предписывает ШИФР 1484 по которой осуществляется выпуск продукции.

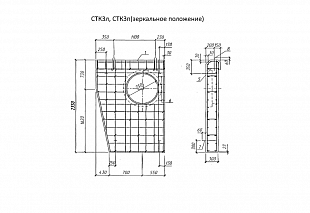

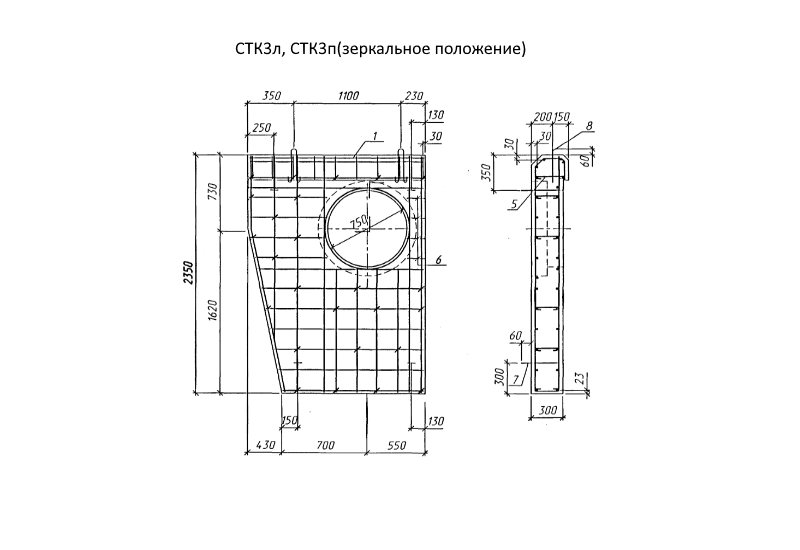

Размеры и характеристики

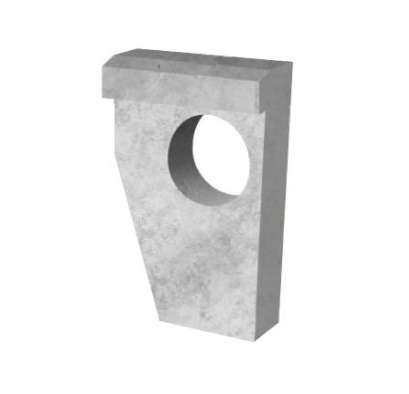

Портальная стенка СТК-3 представляет из себя прямоугольную плиту, имеющую круглый проём, предназначенного для соединения с примыкающим такого же диаметра звеном. Портальные стенки водопропускных труб изготавливаются для обустройства оголовков различных диаметров. Данные по проектированию и использование порталов труб подробно изложены в ШИФР 1484. Портальная стенка СТК-3 предназначена для обустройства оголовков труб сечением 750мм. На оголовках обустроенных блоком СТК-3 используют откосные стенки.

Особенности монтажа

Портальная стенка СТК-3 по ШИФР 1484 представляет из себя железобетонную плиту с круглым проемом. Портальные стенки это части сборной конструкции водопропускных труб и устанавливаются на входе-выходе трубы. К портальным стенкам стыкуются звенья соответствующего диаметра. Откосные стенки водопропускного сооружения это не только укрепительная часть трубы. Откосные стенки предотвращают подмывание сточными водами фундамента труб. Кроме того, формируют правильное русло в канале водопропускной трубы.
Маркировка изделий

Каждому изделию круглой водопропускной трубы, согласно ШИФР 1484, присваивается марка. Прежде всего марка имеет буквенно-цифровую группу, разделенную дефисом. В первой группе содержится в сокращении блочное наименование, геометрическая характеристика, тип и размер. Во второй групповой маркировки указывается морозостойкость (F), северное исполнение (М), увеличенная агрессивность окружающих условий (L).

Примеры условного обозначения марки откосного крыла :

СТК-3 ( СТК-портальная стенка, 1-порядковый номер блока)

СТК-3-F (то же для суровых климатических условий F300)

СТК-3-F0 (то же при повышенной агрессивности среды)

Так же откосные стенки должны иметь маркировку наименования завода изготовителя, номер партии, дату производства.

Материалы

Портальные стенки труб СТК-3 изготавливают из тяжелого бетона класса В30 и В35 по прочности на сжатие. Водонепроницаемость и морозостойкость бетона определяет ШИФР 1484. В зависимости от среднесуточной температуры воздуха, в суровых климатических условиях используют портальные стенки с литерой F. В условиях агрессивной среды могут быть повышены значения водонепроницаемости вплоть до W8. Армирование каркасов порталов производят арматурой класса А-1 и А-3. Сварка арматурных каркасов осуществляется с помощью автоматических машин контактной сварки. Тем не менее в некоторых портальных стенках для фиксации сетки используется вязка арматурных каркасов.
